2018年一级建造师考试《市政工程管理与实务》真题与答案：案例分析题

　　2018年一级建造师考试于9月15、16日举行，嗲学网考后及时整理发布2018年考生回忆版一级建造师考试《市政工程管理与实务》真题案例分析题部分，老师会第一时间整理一级建造师考试《市政工程管理与实务》真题案例分析题部分答案供大家参考。

　　推荐阅读：【全科】2018年度全国一级建造师考试真题与答案汇总

　　三、案例题

　　案例三

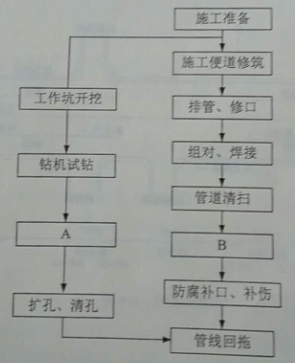

　　A公司承接一城市天然气管道工程，全长5.0km，设计压力0.4MPa，钢管直径DN300mm，均采用成品防腐管。设计采用直埋和定向钻穿越两种施工方法，其中，穿越现状道路路口段釆用定向钻方式敷设，钢管在地面连接完成，经无损探伤等检验合格后回拖就位，施工工艺流程如图3所示，穿越段土质主要为填土、砂层和粉质黏土。

　　直埋段成品防腐钢管到场后，厂家提供了管道的质量证明文件，项目部质检员对防腐层厚度和粘结力做了复试，经检验合格后，开始下沟安装。

　　定向钻施工前，项目部技术人员进入现场路段，利用现状检查井核实地下管线的位置和深度，对现状道路开裂、沉陷情况进行统计。项目部根据调在情况编制定向钻专项施工方案。

　　定向钻钻进施工中，直管钻进段遇到砂层，项目部根据现场情况采取控制钻进速度、泥浆流量和压力等措施，防止出现坍孔、钻进困难等问题。

　　问题：

　　1.【题干】写由图3中工月A，B的名称。

　　2.【题干】本工程燃气管道属于哪种压力等级?根据《城镇燃气输配工程施工及验收规范》CJJ-33-2005规定，指出定向钻穿越段钢管焊接应釆用的无损探伤方法和抽检款量。

　　3.【题干】直埋段管道下沟前，质检员还应补充检测哪些项目?并说明检测方法。

　　4.【题干】为保证施工和周边环境安全，编制定向钻专项方案前还需做好哪些调查工作。

　　5.【题干】指出坍孔时周边环境可能造成哪些影响?项目部还应釆取哪些防坍孔技术措施?

　　【参考答案】

　　1.A：导向孔钻进：B：无损检测

　　2.(1)管道设计压力0.4MPa，属于中压A级别。

　　(2)定向钻穿越段钢管焊接应采用射线检查，抽检数量为100%。

　　3.(1)使用前核对管道元件及材料的材质、规格、型号、数量和标识，进行外观质量和几何尺寸的检查验收。外观质量应不存在裂纹、凹陷、孔洞、砂眼、重皮、焊缝外观不良、严重锈蚀和局部残损等不允许缺陷。

　　(2)材质、规格、型号、数最和标识、外观质最采用目测。

　　几何尺寸的检查是主要尺寸的检查，如：直径、壁厚、结构尺寸等，果用直尺、卡尺。

　　4.勘案施工现场，掌据施工地层的类別和厚度、地下水分布和现场周边的建(构)筑物的位置、交通状况等。施工单位应根据设计人员的现场交底和工程设计图纸，对设计管线穿越段进行探测。

　　5.(1)坍孔时会造成现状道路路口段路面塌陷，影响交通。

　　(2)项目部还应采取地层加固，并及时向孔内注入泥浆(液)，泥浆(液)的材料、配合比和技术性能指标应满足施工要求。

　　案例四

　　背景资料

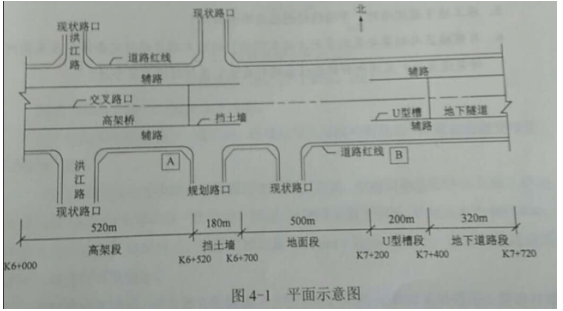

　　某市区城市主干道改扩建工程，标段总长1.72km,周边有多处永久建筑，临时用地极少，环境保护要求高;现状道路交通量大，施工时现状交通不断行。本标段是在原城市主干路主路范围进行高架桥段-地面段-入地段改扩建，包括高架桥段、地面段、U型槽段和地下隧道段。各工种施工作业区设在围挡内，临时用电变压器可安放于图4-1中A、B位置，电缆敷设方式待定。

　　高架桥段在洪江路交叉口处采用钢-混叠合梁型式跨越，跨径组合为37m+45m+37m。地下隧道段为单箱双室闭合框架结构。采用命挖方法施工。本标段地下水位较高，属富水地层;有多条现状管线穿越地下隧道段，需进行拆改挪移。

　　围护结构采用U型槽敞开段围护结构为直径Φ1.0m的钻孔灌注桩，外侧桩间采用高压旋喷桩止水帷幕，内侧挂网喷浆。地下隧道段围护结构为地下连续墙及钢筋混凝土支撑。

　　降水措施采用止水帷幕外侧设置观察井、回灌井，坑内设置管井降水，配轻型井点辅助降水。

　　问题：

　　1.图4-1中，在A、B两处如何设置交压器?电缆如何教设?说明理由。

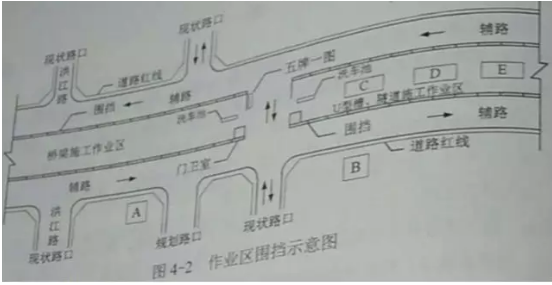

　　2.根据图4-2，地下连续施工时，C、D、E位置设置何种设施较为合理?

　　3.观察井、回灌井、管井的作用分别是什么?

　　4.本工程磁道基坑的施工难点是什么?

　　5.施工地下连续墙时。导墙的作用主要有哪四项?

　　6.目前城区内钢梁安装的常用方法有哪些?针对本项目的特定条件，应采用何种架设方法?采用何种配套设备进行安装?在何时段安装合适?

　　【参考答案】

　　1.(1)施工单位应根据国家有关标准、规范和施工现场的实际负荷情况，编制施工现场“临

　　时用电施工组织设计”，并协助业主向当地电业部门审报用电方案。

　　変压器(站)的位置应布置在现场边缘高压接入处，四周用铁丝网围住。不宜布置在交通要道口。临时变压器设置应距地面不小于30cm，并应在2m以外处设置高度大于1.7m的保护栏杆。

　　(2)电缆线采用夯管法敷设。

　　理由：夯管法在特定场所有其优越性，适用于城镇区域下穿较道路的地下管道施工。

　　2.C：泥浆沉淀池：D：泥浆调整池：E：泥浆存放池

　　3.观察井：观察地下水位

　　回灌井：保持地下水位

　　管井：降水

　　4.隧道施工难点

　　(1)隧道内降水，截水降水回灌鉏合。

　　(2)基坑外侧沉降观测，因周边有多处永久建筑，防止基础下沉

　　(3)多条现状管线需要拆改挪移，需征得管线管理单位的同意

　　5.导墙的作用：(1)挡土：(2)基准作用(3)承重;(4)存蓄泥浆

　　6.(1)城区内常用钢梁安装方法：自行式吊机整孔架设法、门架吊机整孔架设法、支架架设法、缆索吊机拼装架设法、悬臂拼装架设法、拖拉架设法等。

　　(2)针对本项目的特定条件，应采用悬臂拼装架设法。

　　3)采用挂篮配套施工。

　　(4)在夜间安装合适
